SATJAM Trapézy

T6 T7 T8 T14 T16 SAT18 (N) T20
SAT35 SAT40 (N) T40 SAT50 T55 T60 T80
T92 T135 T150 T160 PF25 PF35 Dachman



Trapézové plechy jsou vyráběny z ocelového plechu žárově pokoveného vrstvou zinku nebo aluzinku. Dále mohou být opařeny některým typem lakované povrchové úpravy. Široká škála barev a typů povrchových úprav poskytuje společně s barvami na objednávku velký prostor pro nejrůznější architektonická řešení - střechy, fasády, interiéry.

Některé typy plechu lze dodat s antikondenzační úpravou, případně s perforací pro použití v konstrukcích s požadavkem na akustický útlum.

Trapézové plechy s vysokým profilem jsou základním konstrukčním prvkem pro velkoplošné krytí. Vyžádejte si pro vaše projekty speciální program pro výpočet únosnosti, případně osobní konzultace s našimi techniky. Pomůžeme vám optimalizovat konstrukci střešního pláště, najít vhodný profil a tloušťku plechu pro danou konstrukci.





Povrchové úpravy



Více informací o povrchových úpravách naleznete zde.

Volitelné úpravy





Využití trapézových plechů

  • Konstrukce střešních plášťů - jako střešní krytina
  • Konstrukce střešních plášťů - nosný konstrukční prvek
  • Prvek pro ztracené bednění
  • Konstrukce obvodových plášťů – interiéry
  • Konstrukce obvodových plášťů – exteriéry
  • Strojírenská výroba – kontejnery atd.

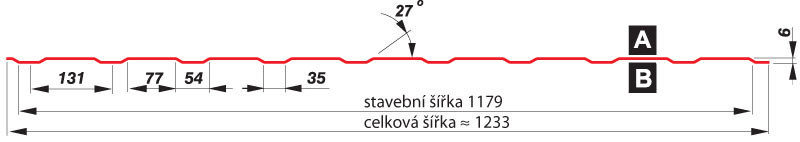

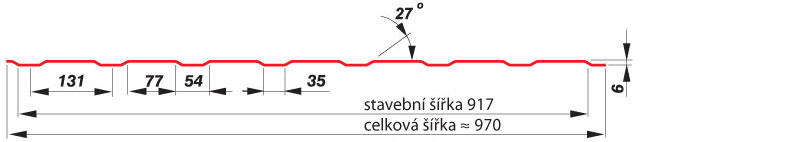

Trapézové plechy SATJAM T6

  • Pouze fasádní profil

Technická data

Výška profilu 6 mm
Celková šířka 1233 / 970 mm
Stavební šířka 1179 / 917 mm
Tloušťky profilů 0,5; 0,7 mm
Min/Max délka 0,5 / 4 m



Příslušenství: standardizované klempířské doplňky, těsnění, šrouby, nýty

Použití: interiérové a exteriérové opláštění, strojírenství

Úpravy trapézu

Povrchová úprava

Více informací zde

Volitelná úprava

Pouze pro

Možnost perforace

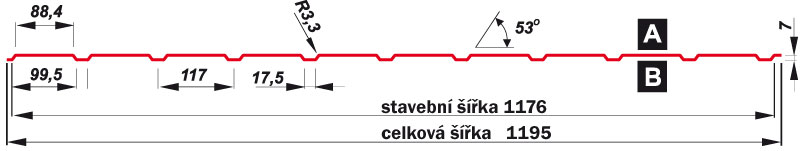

Trapézové plechy SATJAM T7

  • Pouze fasádní profil

Technická data

Výška profilu 7 mm
Celková šířka 1195 mm
Stavební šířka 1176 mm
Tloušťky profilů 0,5; 0,7 mm
Min/Max délka 0,5 / 6 m



Příslušenství: standardizované klempířské doplňky, těsnění, šrouby, nýty

Použití: interiérové a exteriérové opláštění, strojírenství

Úpravy trapézu

Povrchová úprava

Více informací zde

Volitelná úprava

Možnost perforace

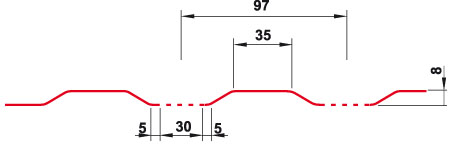

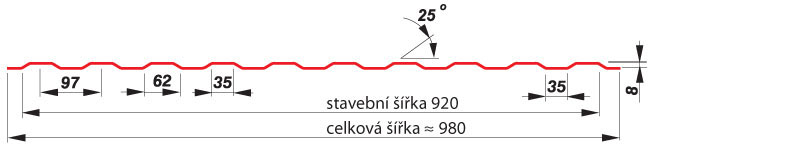

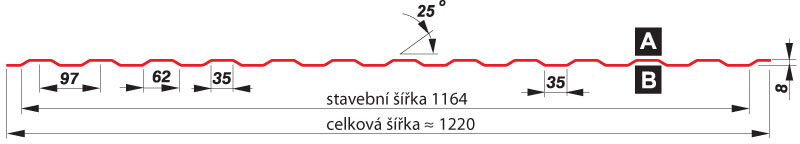

Trapézové plechy SATJAM T8

  • Pouze fasádní profil

Technická data

Výška profilu 8 mm
Celková šířka 1220 / 980 mm
Stavební šířka 1164 / 920 mm
Tloušťky profilů 0,5; 0,7 mm
Min/Max délka 0,5 / 6 m



Příslušenství: standardizované klempířské doplňky, těsnění, šrouby, nýty

Použití: interiérové a exteriérové opláštění, strojírenství

Úpravy trapézu

Povrchová úprava

Více informací zde

Volitelná úprava

Pouze pro

Možnost perforace

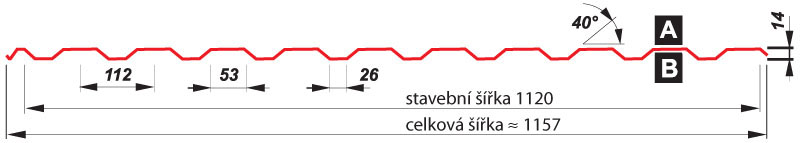

Trapézové plechy SATJAM T14

Technická data

Výška profilu 14 mm
Celková šířka 1157 mm
Stavební šířka 1120 mm
Tloušťky profilů 0,5 - 0,7 mm
Min/Max délka 0,5 m/ 6 m



Příslušenství: standardizované klempířské doplňky, těsnění, šrouby, nýty

Použití: interiérové a exteriérové opláštění (B), strojírenství, střešní krytiny (A)

Úpravy trapézu

Povrchová úprava

Více informací zde

Volitelná úprava

Možnost perforace

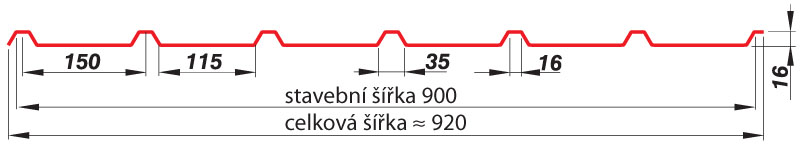

Trapézové plechy SATJAM T16

Technická data

Výška profilu 16 mm
Celková šířka 920 mm
Stavební šířka 900 mm
Tloušťky profilů 0,5; 0,75mm
Min./Max. délka 0,5/4m



Příslušenství: standardizované klempířské doplňky, těsnění, šrouby, nýty

Použití: střešní krytiny, opláštění

Úpravy trapézu

Povrchová úprava

Více informací zde

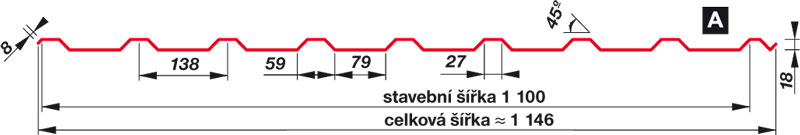

Trapézové plechy SATJAM SAT18

Technická data

Výška profilu 18 mm
Celková šířka 1 146/ 1 166 mm
Stavební šířka 1 100/ 1 100 mm
Tloušťky profilů 0,5 - 0,63 mm
Min/Max. délka 0,5 m / 8 m



Příslušenství: standardizované klempířské doplňky, těsnění, šrouby, nýty

Použití: střešní krytiny (A),interiérové a exteriérové opláštění (B)

Úpravy trapézu

Povrchová úprava

Více informací zde

Volitelná úprava


SAT18 střešní profi l



SAT18 stěnový profi l

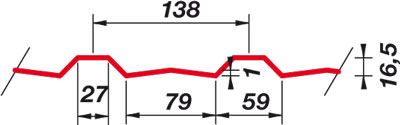

SAT18 zpevňující profi l RL



Trapézové plechy SATJAM SAT18 N

Technická data

Výška profilu 18 mm
Celková šířka 1 173 mm
Stavební šířka 1 128 mm
Tloušťky profilů 0,5 - 1,00 mm
Min/Max. délka* 0,5 m / 8 m
Při tl./Max. délka 0,5 mm / 7m

*Alumat: slitina hliníku max. délka 6m, tloušťka plechu 0,60 mm, barevné provedení RAL 3011, 9005, 8017 a 7016. (Varianta Alumat – výrobek dle ČSN EN 14783 – maximální rozteč podpor 400 mm).

Příslušenství: standardizované klempířské doplňky, těsnění, šrouby, nýty

Použití: střešní krytiny (A),interiérové a exteriérové opláštění (B)

Úpravy trapézu

Povrchová úprava

Více informací zde

Volitelná úprava


Trapézové plechy SATJAM T20

Technická data

Výška profilu 20 mm
Celková šířka 1105 mm
Stavební šířka 1040 mm
Tloušťky profilů 0,5; 0,7mm
Min./Max. délka 0,5/9m
Při tl./Max. délka 0,5mm/8m



Příslušenství: standardizované klempířské doplňky, těsnění, šrouby, nýty

Použití: střešní krytiny (A), interiérové a exteriérové opláštění (B)

Úpravy trapézu

Povrchová úprava

Více informací zde

Volitelná úprava

Možnost perforace

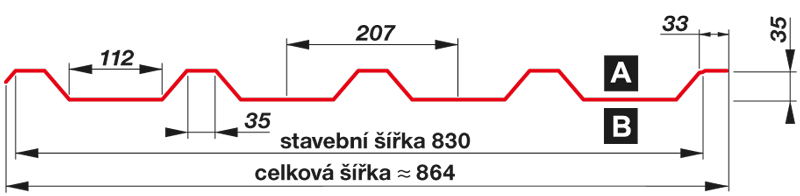

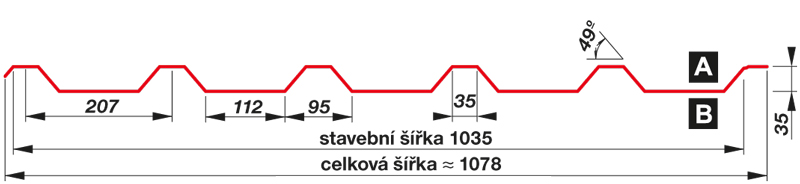

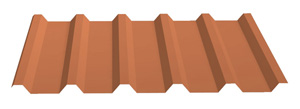

Trapézové plechy SATJAM SAT35

Technická data

Výška profilu 35 mm
Celková šířka 1078 / 864 mm
Stavební šířka 1035 / 830 mm
Tloušťky profilů 0,5 - 1,00 mm
Min./Max. délka 0,5/12m*

 *při tloušťce plechu 0,5; 0,6; 0,63mm je maximální délka - 9m

Příslušenství: standardizované klempířské doplňky, těsnění, šrouby, nýty

Použití: střešní krytiny (A), interiérové a exteriérové opláštění (B)

Úpravy trapézu

Povrchová úprava

Více informací zde

Volitelná úprava

Pouze pro

Zpevňující prolis R-L                                                Zpevňující prolis R-LL

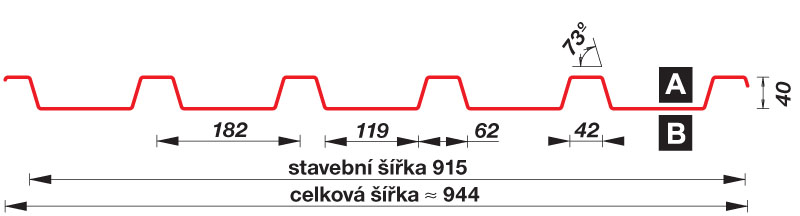

Trapézové plechy SATJAM SAT40

Technická data

Výška profilu 40 mm
Celková šířka 944 mm
Stavební šířka 915 mm
Tloušťky profilů 0,5 - 1,00 mm
Min./Max. délka 0,5/12m



Příslušenství: standardizované klempířské doplňky, těsnění, šrouby, nýty

Použití: střešní krytiny (A), strojírenství, ztracené bednění, opláštění (B)

Úpravy trapézu

Povrchová úprava

Více informací zde

Volitelná úprava



Varianta SAT40N

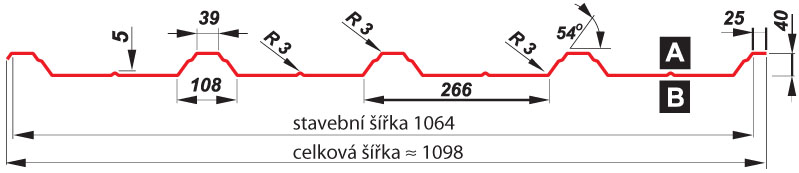

Trapézové plechy SATJAM T40

Technická data

Výška profilu 40 mm
Celková šířka 1098 mm
Stavební šířka 1064 mm
Tloušťky profilů 0,50 - 1,00 mm
Min./Max. délka 0,35/10 m
Při tl./ Max. délka 0,5 mm/8 m



Příslušenství: standardizované klempířské doplňky, těsnění, šrouby, nýty

Použití: střešní krytiny (A), exteriérové opláštění (B), strojírenství

Úpravy trapézu

Povrchová úprava

Více informací zde

Volitelná úprava

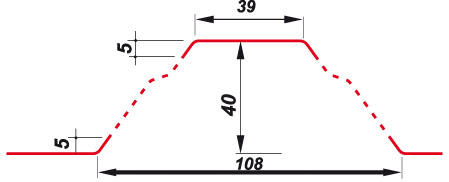

Možnost perforace

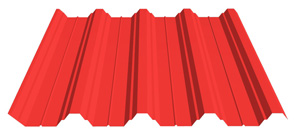

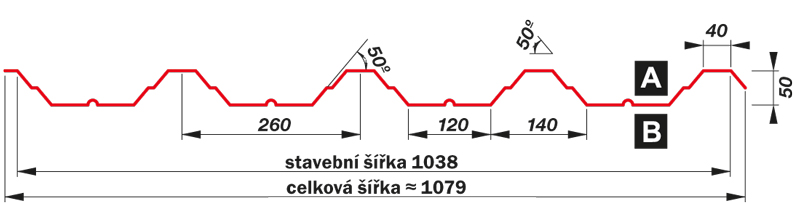

Trapézové plechy SATJAM SAT50

Technická data

Výška profilu 50 mm
Celková šířka 1079 mm
Stavební šířka 1038 mm
Tloušťky profilů 0,5 - 1,00 mm
Min./Max. délka 0,5/12m*

 *při tloušťce plechu 0,5; 0,6; 0,63mm maximální délka 10m

Příslušenství: standardizované klempířské doplňky, těsnění, šrouby, nýty

Použití: střešní krytiny (A), exteriérové opláštění (B), strojírenství, ztracené bednění, nosný konstrukční prvek

Úpravy trapézu

Povrchová úprava

Více informací zde

Volitelná úprava


Trapézové plechy SATJAM T55

Technická data

Výška profilu 55 mm
Celková šířka 980 mm
Stavební šířka 940 mm
Tloušťky profilů 0,5 / 0,7 mm
Min./Max. délka 0,5/12m
Při tl./max. délka 0,5mm/10m



Příslušenství: standardizované klempířské doplňky, těsnění, šrouby, nýty

Použití: střešní krytiny (A), exteriérové opláštění (B), nosný konstrukční prvek

Úpravy trapézu

Povrchová úprava

Více informací zde

Volitelná úprava

Možnost perforace

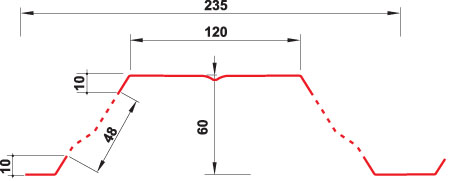

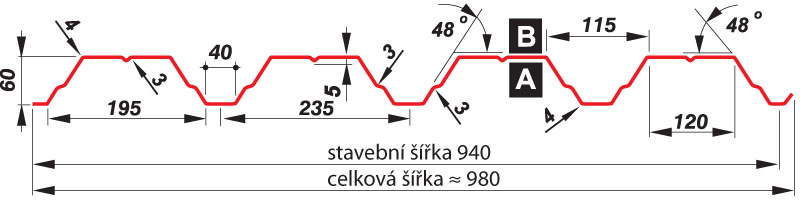

Trapézové plechy SATJAM T60

Technická data

Výška profilu 60 mm
Celková šířka 980 mm
Stavební šířka 940 mm
Tloušťky profilů 0,5-1,25mm
Min./Max. délka 0,5/14m
Při tl./Max. délka 0,5mm/12m



Příslušenství: standardizované klempířské doplňky, těsnění, šrouby, nýty

Použití: střešní krytiny (A), exteriérové opláštění (B), nosný konstrukční prvek

Úpravy trapézu

Povrchová úprava

Více informací zde

Volitelná úprava

Možnost perforace


Trapézové plechy SATJAM T80

Technická data

Výška profilu 78mm
Celková šířka 1165mm
Stavební šířka 1120mm
Tloušťky profilů  0,7-1,25 mm
Min./Max. délka 0,5-14m
Při tl./max. délka 0,7mm/12m



Příslušenství: těsnění, šrouby, svitky na míru

Použití: nosný konstrukční prvek

Úpravy trapézu

Povrchová úprava

Více informací zde

Volitelná úprava

Možnost perforace

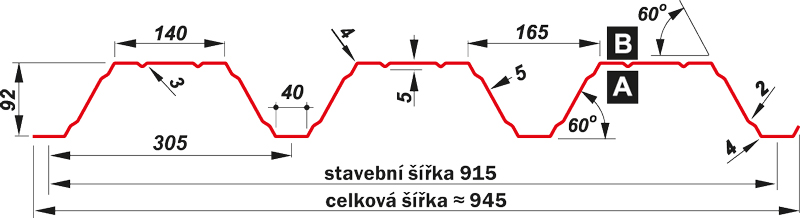

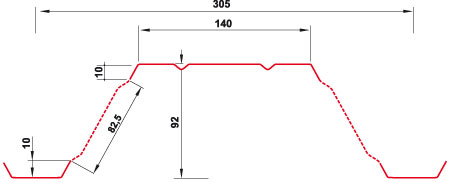

Trapézové plechy SATJAM T92

Technická data

Výška profilu 92 mm
Celková šířka 945 mm
Stavební šířka 915 mm
Tloušťky profilů 0,7-1,5mm
Min./Max. délka 0,5-14m
Při tl./max. délka 0,7mm/12m



Příslušenství: těsnění, šrouby, svitky na míru

Použití: nosný konstrukční prvek

Úpravy trapézu

Povrchová úprava

Více informací zde

Volitelná úprava

Možnost perforace

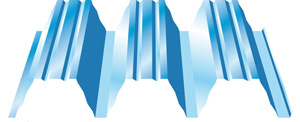

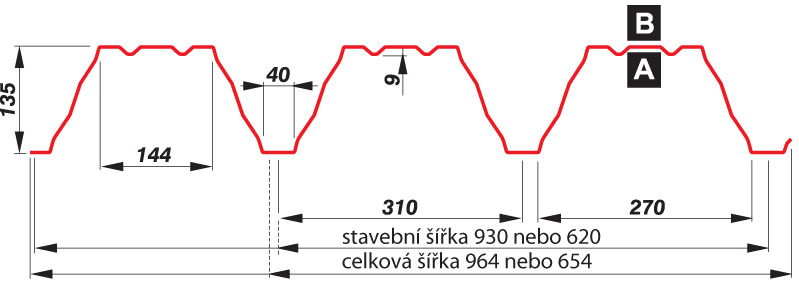

Trapézové plechy SATJAM T135

Technická data

Výška profilu 135 mm
Celková šířka 964 / 654 mm
Stavební šířka 930 / 620 mm
Tloušťky profilů 0,75-1,5mm
Min./Max. délka 2/14m
Při tl./Max. délka 0,75mm/12m



Příslušenství: těsnění, šrouby, svitky na míru

Použití: nosný konstrukční prvek

Úpravy trapézu

Povrchová úprava

Více informací zde

Volitelná úprava

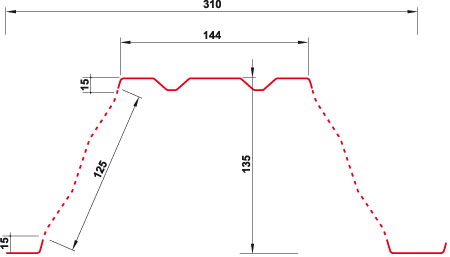

Možnost perforace

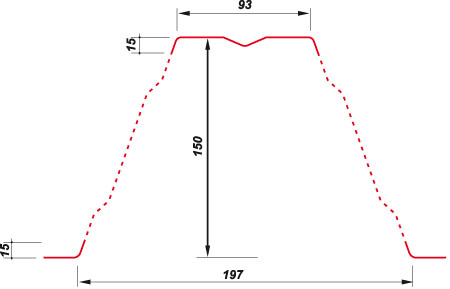

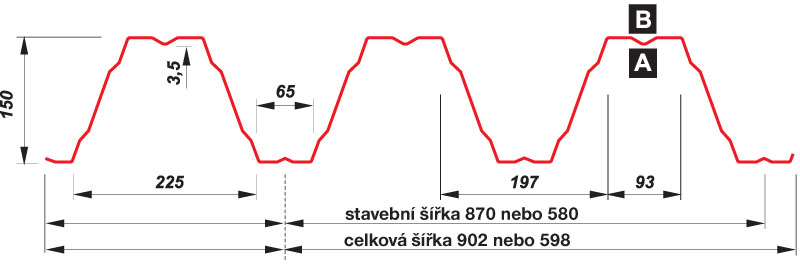

Trapézové plechy SATJAM T150

Technická data

Výška profilu 150 mm
Celková šířka 902 / 598 mm
Stavební šířka 870 / 580 mm
Tloušťky profilů 0,75-1,5mm
Min./Max. délka 2/14m
Při tl./Max. délka 0,75/12m



Příslušenství: těsnění, šrouby, svitky na míru

Použití: nosný konstrukční prvek

Úpravy trapézu

Povrchová úprava

Více informací zde

Volitelná úprava

Možnost perforace

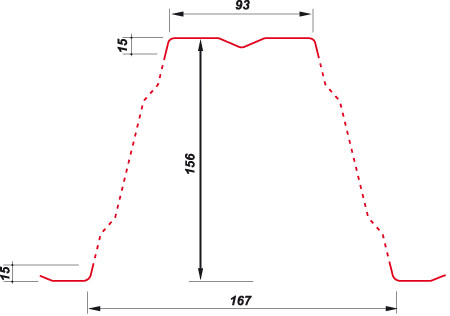

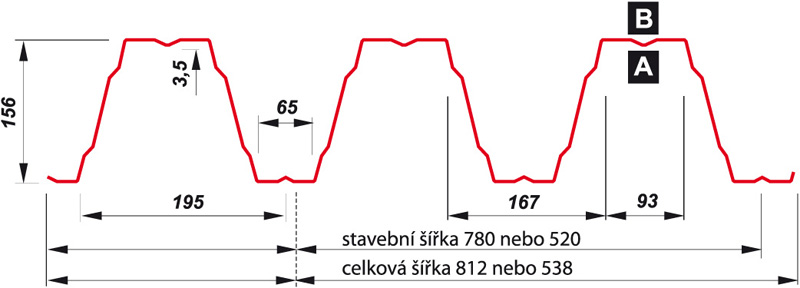

Trapézové plechy SATJAM T160

Technická data

Výška profilu 160 mm
Celková šířka 812 / 538 mm
Stavební šířka 780 / 520 mm
Tloušťky profilů 0,75-1,5mm
Min./Max. délka 2/14m
Při tl./Max. délka 0,75mm/12m



Příslušenství: těsnění, šrouby, svitky na míru

Použití: nosný konstrukční prvek

Úpravy trapézu

Povrchová úprava

Více informací zde

Volitelná úprava

Možnost perforace

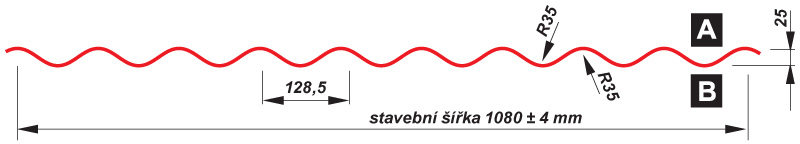

Trapézové plechy SATJAM PF25

Technická data

Výška profilu 25 mm
Stavební šířka 1080 mm
Celková šířka 1142mm
Tloušťky profilů 0,5 mm; 0,7 mm
Min./Max. délka 0,5/7m
Při tl./Max. délka 0,5mm/6m



Příslušenství: standardizované klempířské doplňky, šrouby, nýty

Použití: exteriérové a interiérové opláštění

Úpravy trapézu

Povrchová úprava

Více informací zde

Volitelná úprava

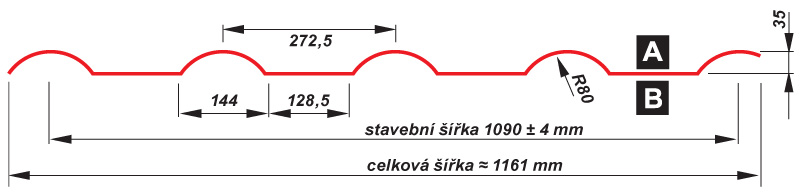

Trapézové plechy SATJAM PF35

Technická data

Výška profilu 35 mm
Stavební šířka 1090 mm
Celková šířka 1161mm
Tloušťky profilů 0,7 mm
Min./Max. délka 0,5/9m



Příslušenství: standardizované klempířské doplňky, šrouby, nýty.

Použití: exteriérové a interierové opláštění

Úpravy trapézu

Povrchová úprava

Více informací zde

Volitelná úprava

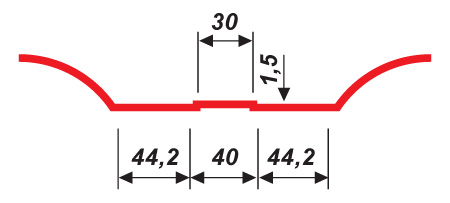

Zpevňující prolis PF 35EX/272

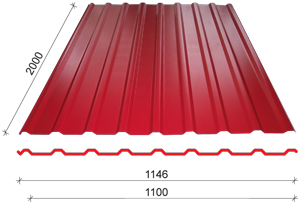

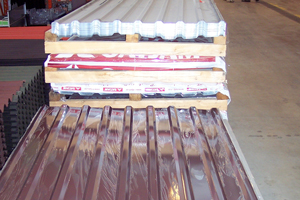

Trapézové plechy SATJAM Dachman

Lehká ocelová střešní krytina, vycházející z trapézového profilu SAT18, je dodávána v typizované délce 2000 mm. Díku tomu je skladování, přeprava i pokládka této krytiny velice jednoduchá.

Využití střešní krytiny SATJAM Dachman

Krytina je určena především pro pokrytí nejrůznějších přístřešků, garáží, ale lze s ní bez potíží pokrýt i střechu rodinného domku. Využití najde ale i při konstrukci plotů nebo obložení stěn.

Proč se rozhodnout pro střešní krytinu SATJAM Dachman?

1. Nízké pořizovací náklady, jednoduché řešení
Příznívá cena a možnost montáže vlastními silami.

2. Vysoká kvalita materiálu
Vstupní materiál je nakupován u renomovaných dodavatelů, jako je např. Arcellor Mittal, Myriad, Corus a další.

3. Široká nabídka barev a povrchových úprav
Umožní sladění krytiny s fasádou a ostatními stavebními prvky. Více informací zde.

4. Dlouhá životnost
30 - 60 let s minimálními nároky na údržbu střešní krytiny, záruka „SATJAM záruka Plus“ je poskytována až v délce 30 let dle typu povrchové úravy.

5. Servis a poradenství
Zdarma vám zajistíme kladečský plán vč. materiálového rozpočtu, a pokud se pro realizaci rozhodnete, střechu většinou dopravíme na místo stavby nákladním automobilem s hydraulickou rukou.

6. Střešní systém
Aby námi dodávané střechy odpovídaly požadavkům na moderní řešení funkčního střešního pláště, dodáváme společně s krytinou také ucelený systém doplňků.



Technická data

SATJAM Dachman lze použít pro střechy se sklonem od 8°. Další podrobnosti o trapézových profilech, stejně jako jejich kompletní řadu s více než 20 různými profily, naleznete na stránkách věnovaným trapézovým profilům

Střešní krytina ocelový trapézový plech
Výška profilu 18mm
Celková šířka 1146mm
Stavební šířka 1100mm
Tloušťka profilů 0,5mm
Délka 2m
