LOMANCO ventilační turbíny



K čemu slouží ventilační turbíny LOMANCO?

Odvětrání střešních plášťů a ventilační turbína LOMANCO

Každá střecha vyžaduje kvalitní vzdušný oplach. Vlhký vzduch vzniklý nepříznivými povětrnostními podmínkami se nesmí ve střešním systému usadit a zkondenzovat. Ventilační turbíny Lomanco zajistí aktivní, průběžné a trvalé odvětrání. Ventilační turbíny Lomanco se buď používají preventivně, nebo až v případě problémů, kdy již ale může být pozdě. Především plechové střechy trpí na kondenzaci. A právě ventilační turbíny Lomanco pak mohou být jejich řešením.





Odvětrání šachet panelových domů pomocí ventilační turbíny LOMANCO

Každý panelový dům musí mít vyřešený systém odvětrání koupelen, toalet a kuchyní. Odvětrání je řešeno prostřednictvím ventilační šachty, kde jsou na vyústění umístěny ventilační turbíny Lomanco. Ventilační turbíny Lomanco nahrazují eletrický ventilátor, který je hlučný a často porouchaný. V systému odvětrání doporučujeme kombinovat ventilační turbíny Lomanco a malé axiální ventilátory. K regulaci odvětrání pomocí ventilační turbíny je vhodné použít uzavíratelné mřížky na výstupech v bytě. Pro účely odvětrání šachet panelových domů je vhodné pouze použití největší a nejvýkonnější ventilační turbíny Lomanco typ Lomanco BIB 14, případně ventialční hlavice Lomanco typ Lomanco TIB 14!!!Ventilační turbíny a ventilační hlavice jiných typů nedosahují potřebných parametrů a nesplní požadavky na odvětrání!



Odvětrávání interiérů staveb pomocí ventilační turbíny LOMANCO

Ventilační turbína Lomanco kvalitně odvětrá půdní, skladovací, výrobní, sklepní a další prostory. K regulaci odtahu ventilační turbíny lze použít regulační klapku ovládanou ručně, nebo elektromotorem.

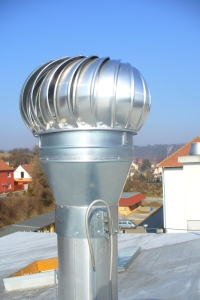

Ventilační turbíny LOMANCO na panelových domech

Ventilační turbína Lomanco slouží k odvětrání ventilačních šachet (stupaček), které kompletně odvětrávají koupelny, WC, digestoře aj. v panelových a jiných domech.

  • Ventilační turbína Lomanco nahradí stávající elektrické ventilátory - vysoké úspory zabezpečí nízké pořizovací náklady a nulové provozní náklady (odpadá elektroinstalace, poruchy a opravy, revize ap.).
  • Výměna elektrického ventilátoru na střeše za ventilační turbíny Lomanco zabezpečí skutečný tah ve stupačce a znemožní prolínání pachů v jednotlivých bytech napojených na stupačky.
  • Pořizovací náklady na ventilační turbíny Lomanco jsou přibližně do roka umořeny úsporami provozních nákladů stávajících zařízení.



Technické provedení ventilační turbíny LOMANCO

Typy základen ventilační turbíny LOMANCO:

  • Standardní základna určená pro rovné střechy např. šindel, rovný plech, atd. Tento typ základny je běžně dodávaný jako součást balení u ventilační turbíny LOMANCO BIB (bezbarvá, černá, hnědá odpovídající barvě trubíny). K ventilační hlavici IB 8 lze přiobjednat jako VP8 (bezbarvá) v hliníkovém provedení se stavitelným krkem. V provedení nebarveného pozinkovaného plechu bez stavitelného krku pro prodloužení, rozdvojky a ventilační hlavice TIB, ventilační hlavice IB8. Tento typ není součástí žádného typu ventilačních turbín ani příslušenství.
  • Univerzální základna určená pro profilovanou krytinu. Základna je dodávána ve světle hnědé-cihlové, tmavě hnědé nebo černé barvě. Je určena pouze pro ventilační turbíny LOMANCO BIB. Tetnto typ základny není součástí žadného balení ventilačních turbín.

KRK je stavitelný dle sklonu střechy:

  • Typ ventilační turbíny Lomanco GT12, ventilační hlavice IB8+VP8 - sklon střechy: 0° - 27°.
  • Typ ventilační turbíny Lomanco BIB - skon střechy: 0° - 45°.

Barevné provedení ventilační turbíny a hlavice LOMANCO:

  • základní bezbarvé (eloxovaný hliník popř. pozink u GT 12),
  • hnědá,
  • cihlově červená,
  • černá,
  • bílá.



Modelové řady ventilační turbíny Lomanco a ventilační hlavice LOMANCO:



  • Označení ventilační hlavice Lomanco TIB a ventilační hlavice Lomanco IB8 označuje pouze samostatnou rotační hlavici.
  • Označení ventilační turbíny Lomanco BIB (12, 14) označuje kompletní výrobek (hlavice, stavitelný krk a základna pro neprofilované krytiny). Číslo následují cí za "BIB" potom označuje průměr krku dané turbíny v palcích.
  • Označení Lomanco VP8 označuje stavitelný krk a čtvercovou základnu určenou k samostatné ventilační hlavici Lomanco IB8.



Specifikace modelových řad ventilačních turbín a ventilačních hlavic LOMANCO

Typové označení/průměr Barvené provedení Objednací číslo Provedení
BIB 12 (305 mm) hliník-bezbarvá 1,00 komplet
BIB 12 c (305 mm) hnědá 1,01 komplet
  cihlově červená 1,04 komplet
  černá 1,02 komplet
  bílá 1,03 komplet

BIB 14 (356 mm) hiník-bezbarvá 1,10 komplet
BIB 14 c (356 mm) hnědá 1,11 komplet
  černá 1,12 komplet
  bílá 1,13 komplet

TIB 12 (305 mm) hliník-bezbarvá 1,05 samostatná hlavice
TIB 12 c (305 mm) hnědá 1,06 samostatná hlavice
  černá 1,07 samostatná hlavice
  bílá 1,08 samostatná hlavice

TIB 14 (356 mm) hliník-bezbarvá 1,14 samostatná hlavice
TIB 14 c (356 mm) hnědá 1,15 samostatná hlavice
  černá  1,16 samostatná hlavice
  bílá 1,17 samsotatná hlavice

GT 12 (305 mm) pozink-bezbarvá 1,21 komplet

IB 8 (203 mm) hliník-bezbarvá 1,19 samostatná hlavice
VP 8 (203 mm) hliník-bezbarvá 1,20 stavitelný krk a základna pro IB 8

komplet ventilační turbíny= hlavice + stavitelný krk + základna



Tabulka pro výpočet odvětrání interiérů pomocí ventilační turbíny LOMANCO (m3/h)

Typ 8 km/h 13 km/h 24 km/h
BIB 12 590 m3/h 930 m3/h 1750 m3/h
BIB 14 710 m3/h 1200 m3/h 2250 m3/h
GT 12 590 m3/h 930 m3/h 1750 m3/h
IB 8 165 m3/h 295 m3/h 565 m3/h
TIB 12 590 m3/h 930 m3/h 1750 m3/h
TIB 14 710 m3/h 1200 m3/h 2250 m3/h



Tabulka pro výpočet odvětrání střešních plášťů pomocí ventilační turbíny LOMANCO (počet kusů)

Větraná polcha IB 8 BIB 12 BIB 14
0-90 m2 3 2 2
90-140 m2 6 2 2
140-185 m2 9 3 2
185-230 m2 12 4 3
230-275 m2 12 4 3



Minimální plocha vstupních větracích otvorů pro ventilační turbíy LOMANCO (cm2/ks)

Větraná plocha IB 8 BIB 12  BIB 14
0-90 m2 1006 1508 1508
90-140 m2 782 2346 2346
140-185 m2 689 2067 3100
185-230 m2 642 1972 2570
230-275 m2 768 2305 3072



Uvedené výkonové parametry pro ventilační turbíny Lomanco byly získány měřením v nejmodernějším aerodynamickém tunelu firmy LOMANCO za podmínek simulujících skutečné použití. Zkoušky byly provedeny dle nejnovějších vědeckých poznatků. Metodiku prověřovala nezávislá engineeringová společnost Ryan Engineering (Arkansas). Lomanco si trvale hlídá svoji výkonnost a průběžně je porovnává s konkurencí. Právě proto si drží ve světě svoji silnou pozici.



Příslušenství ventilační turbíny LOMANCO

  • Prodlužovací potrubí pro ventilační hlavice LOMANCO a ventilační turbíny LOMANCO,
  • základny pro prodlužovací potrubí LOMANCO,
  • univerzální základny pro ventilační hlavice LOMANCO a ventilační turbíny LOMANCO,
  • prostupové manžety pro ventilační hlavice LOMANCO a ventilační turbíny LOMANCO,
  • regulační klapky,
  • rozdvojky pro ventilační hlavice LOMANCO TIB14.



Ceník a informační materiál ventilačních turbín LOMANCO

Montážní návod

Prohlášení o shodě
