Samovrtné šrouby TEX

V této sekci naleznete samozávrtné šrouby sloužící v našem oboru především k připevňování plechových střešních krytin do dřevěných a ocelových konstrukcí, některé typy se používají také na připevňování klempířských výrobků.



Samozávrtné šrouby typu FARMÁŘ s podložkou EPDM

Použití:

  • upevňování profilovaných plechů k dřevěné konstrukci.

Charakteristika:

  • hloubka vrtání do 2,5mm,
  • maximální tloušťka plechu v závisloti na počtu vrstev (jednu vrstvu až 2,5mm, 2 vrsty 0,9mm každého, 3 vrstvy 0,7mm každého,
  • k montáži je nutné používat automatický šroubovák s otáčkami 1600 - 2000 otáček/min s regulovaným utahovacím momentem.
  • šroub: nízkouhlíková ocel povrchově tvrzená elektrolyticky zinkovaná 25 μm,
  • podložka s navulkanizovaným EPDM, Ø 14 z pozinkované oceli (z hliníku na objednávku),
  • závit do dřeva s velkým rozestupem,
  • dodáváme i v lakovaném provedení, standardně v barvách RAL: 3009, 3011, 3016, 5010, 6005, 7016, 7024, 7035, 8003, 8004, 8014, 8017, 9002, 9005, 9006, 9007, 9010. Ostatní barvy dle poptávky.



DxL
mm
L1
mm
Max. tloušťka
vrtání
mm
Min. hloubka kotvení
v podloží
mm
Velikost hlavy
mm
Typ podložky
s EPDM
Balení
ks
4,8x28 22 2,5 20 8 ocel Ø 14 250
4,8x35 28 2,5 20 8 ocel Ø 14 250
4,8x55 48 2,5 20 8 ocel Ø 14 100
4,8x60 53 2,5 20 8 ocel Ø 14 100
4,8x70 63 2,5 20 8 ocel Ø 14 100

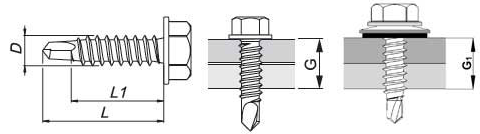

Samovrtné šrouby do 2,5mm - SPONY

Použití:

  • spojování plechů se základem.

Charakteristika:

  • hloubka vrtání do ocele 2,5mm,
  • k montáži musíte použít vrtačku s otáčkami 1800-2200 otáček/min s regulovaným kroutícím momentem,
  • šroub: nízkouhlíková ocel povrchově tvrzená elektrolyticky zinkovaná 25 μm,
  • podložka s navulkanizovaným EPDM, Ø 14 z pozinkované oceli (z hliníku na objednávku),
  • zredukovaný vrták (o Ø menším než závit) zabraňuje rozkalibrování otvoru v tenkých plechách,
  • závit vytvořený až po hlavu, zabraňuje přetáčení a umožňuje použití šroubu bez podložky pokud není nutná těsnost spoje,
  • lze dodat i v lakovaném provedení.



DxL
mm
L1
mm
G
mm
G1
mm
Max. tloušťka
vrtání
mm
Velikost hlavy
mm
Typ podložky
s EPDM
Balení
ks
4,8x16 13 7 4 2,5 8 ocel Ø 14 250
4,8x19 16 10 7 2,5 8 ocel Ø 14 250



Samovrtné šrouby o Ø 4,8mm a schopností provrtání až 3mm

Použití:

  • kotvení střešních a fasádních plechů k ocelovým konstrukcím ohýbaným za studena.

Charakteristika:

  • maximální schopnost provrtání 3mm,
  • minimální tloušťka podkladu 0,75mm,
  • minimální vzdálenost mezi šrouby 30mm,
  • k montáži musíte použít vrtačku s otáčkami 1800-2200 otáček/min s regulovaným kroutícím momentem,
  • šroub: nízkouhlíková ocel povrchově tvrzená elektrolyticky zinkovaná 25 μm,
  • podložka s navulkanizovaným EPDM, Ø 14 z pozinkované oceli (z hliníku na objednávku),
  • dodáváme i v lakovaném provedení, standardně v barvách RAL: 3009, 3011, 3016, 7011, 7016, 7024, 7032, 8004, 8017, 9002, 9005, 9006, 9010. Ostatní barvy dle poptávky.



DxL
mm
L1
mm
G
mm
G1
mm
Max. tloušťka
vrtání
mm
Velikost hlavy
mm
Typ podložky
s EPDM
Balení
ks
4,8x16 13 7 4 3 8 ocel Ø 14 250
4,8x19 15 10 7 3 8 ocel Ø 14 250
4,8x22 19 13 10 3 8 ocel Ø 14 250
4,8x25 22 16 13 3 8 ocel Ø 14 250
4,8x32 25 23 20 3 8 ocel Ø 14 250
4,8x35 32 26 23 3 8 ocel Ø 14 250
4,8x38 35 29 26 3 8 ocel Ø 14 250
4,8x45 42 39 33 3 8 ocel Ø 14 100
4,8x55 52 45 42 3 8 ocel Ø 14 100



Samovrtné šrouby o Ø 5,5mm a schopností provrtání až 5mm

Použití:

  • kotvení profilovaných, fasádních a střešních plechů k ocelovým konstrukcím o tloušťce do 5mm.

Charakteristika:

  • maximální schopnost provrtání 5mm,
  • minimální tloušťka podkladu 1mm,
  • minimální vzdálenost mezi šrouby 30mm,
  • k montáži musíte použít vrtačku s otáčkami 1600-2000 otáček/min s regulovaným kroutícím momentem,
  • šroub: nízkouhlíková ocel povrchově tvrzená elektrolyticky zinkovaná 25 μm,
  • podložka s navulkanizovaným EPDM, Ø 14,19 z pozinkované oceli (z hliníku na objednávku),
  • dodáváme i v lakovaném provedení, standardně v barvách RAL: 3011, 8017. Ostatní barvy dle poptávky.



DxL
mm
L1
mm
G
mm
G1
mm
Max. tloušťka
vrtání
mm
Velikost hlavy
mm
Typ podložky
s EPDM
Balení
ks
5,5x22 16 12 9 5 8 ocel Ø 14, 19 200
5,5x25 19 15 12 5 8 ocel Ø 14, 19 200
5,5x32 26 22 19 5 8 ocel Ø 14, 19 100
5,5x38 32 28 25 5 8 ocel Ø 14, 19 100
5,5x45 39 34 31 5 8 ocel Ø 14, 19 100
5,5x55 49 38 35 5 8 ocel Ø 14, 19 100



Samovrtné šrouby o Ø 6,3mm a schopností provrtání až 6mm

Použití:

  • kotvení profilovaných střešních a nástěnných plechů k ocelovým konstrukcím o tloušťce do 6mm, kde je vyžadovaná zvýšená odolnost vůči stříhací síle.

Charakteristika:

  • maximální schopnost provrtání 6mm,
  • minimální tloušťka podkladu 1mm,
  • minimální vzdálenost mezi šrouby 30mm,
  • k montáži musíte použít vrtačku s otáčkami 1600-2000 otáček/min s regulovaným kroutícím momentem,
  • šroub: nízkouhlíková ocel povrchově tvrzená elektrolyticky zinkovaná 25 μm,
  • podložka s navulkanizovaným EPDM, Ø 19 z pozinkované oceli (z hliníku na objednávku),
  • dodáváme i v lakovaném provedení, standardně v barvách RAL: 3009, 3011, 8004, 8017. Ostatní barvy dle poptávky.



DxL
mm
L1
mm
G
mm
G1
mm
Max. tloušťka
vrtání
mm
Velikost hlavy
mm
Typ podložky
s EPDM
Balení
ks
6,3x19 12 9 6 6 10 ocel Ø 19 200
6,3x22 15 12 9 6 10 ocel Ø 19 200
6,3x25 22 15 13 6 10 ocel Ø 19 200
6,3x32 28 22 19 6 10 ocel Ø 19 200
6,3x38 34 28 25 6 10 ocel Ø 19 100
6,3x45 38 34 31 6 10 ocel Ø 19 100
6,3x55 58 38 35 6 10 ocel Ø 19 100
6,3x75 68 58 55 6 10 ocel Ø 19 100
6,3x90 83 73 70 6 10 ocel Ø 19 100
6,3x120 113 103 100 6 10 ocel Ø 19 100



Samovrtné šrouby o Ø 5,5mm a schopností provrtání až 8mm

Použití:

  • kotvení plechů s vysokým profilem, předělených izolačním materiálem, k ocelovým konstrukcím o tloušťce do 8mm,
  • kotvení trapézových plechů přes horní vlnu k ocelovým konstukcím o tloušťce do 8mm.

Charakteristika:

  • maximální schopnost provrtání 8mm,
  • minimální tloušťka podkladu 1,5mm,
  • minimální vzdálenost mezi šrouby 30mm,
  • k montáži musíte použít vrtačku s otáčkami 1600-2000 otáček/min s regulovaným kroutícím momentem,
  • šroub: nízkouhlíková ocel povrchově tvrzená elektrolyticky zinkovaná 25 μm,
  • podložka s navulkanizovaným EPDM, Ø 14, 19 z pozinkované oceli (z hliníku na objednávku),
  • lze dodat i v lakovaném provedení.



DxL
mm
L1
mm
G
mm
G1
mm
Max. tloušťka
vrtání
mm
Velikost hlavy
mm
Typ podložky
s EPDM
Balení
ks
5,5x75 66 58 55 8 8 ocel Ø 14, 19 100
5,5x90 81 73 70 8 8 ocel Ø 14, 19 100
5,5x120 111 103 100 8 8 ocel Ø 14, 19 100

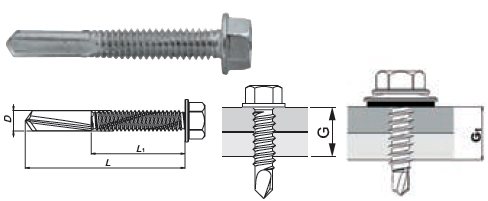

Samovrtné šrouby se schopností provrtání až 12mm s podložkou nebo s přítlačným límcem

Použití:

  • kotvení profilovaných ocelových plechů k ocelovým konstrukcím s tloušťkou stěny do 12mm. V případě, kde není vyžadována těsnost lze použít typ s přítlačným límcem bez podložky.

Charakteristika:

  • maximální schopnost provrtání 12mm,
  • minimální tloušťka podkladu 3mm,
  • minimální vzdálenost mezi šrouby 30mm,
  • k montáži musíte použít vrtačku s otáčkami 1000-1600 otáček/min s regulovaným kroutícím momentem,
  • šroub: uhlíková ocel povrchově tvrzená elektrolyticky zinkovaná 25 μm,
  • podložka s navulkanizovaným EPDM, Ø 14, 19 z pozinkované oceli (z hliníku na objednávku),
  • lze dodat i v lakovaném provedení.



DxL
mm
L1
mm
G
mm
G1
mm
Max. tloušťka
vrtání
mm
Velikost hlavy
mm
Typ podložky
s EPDM
Balení
ks
5,5x32 15 15 12 12 8 ocel Ø 14, 19 100
5,5x38 20 20 17 12 8 ocel Ø 14, 19 100

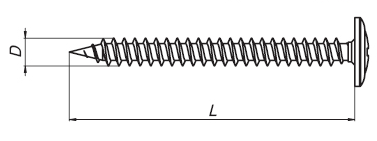

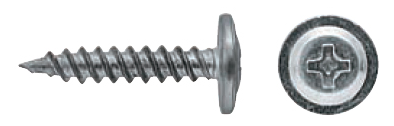

Samovrtné šrouby s podložkovou (rámovou) hlavou do dřeva

Použití:

  • kotvení tenkých plechů (0,5mm) k ocelových konstrukcím s tenkými stěnami, umělých hmot a dřeva.

Charakteristika:

  • nízkouhlíková ocel povrchově tvrzená elektrolyticky pozinkovaná min. 20 μm,
  • podložková hlava s drážkou PH2.



DxL
mm
Balení
ks
4,2x13 1000
4,2x16 1000
4,2x19 500
4,2x22 500
4,2x25 500
4,2x32 500
4,2x40 500
4,2x50 500
4,2x65 250
4,2x75 250

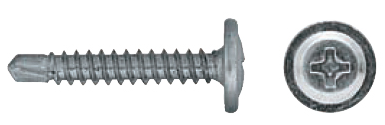

Samovrtné šrouby s podložkovou (rámovou) hlavou do plechu

Použití:

  • kotvení tenkých plechů k ocelovým konstrukcím, umělým hmotám, stavebním deskám.

Charakteristika:

  • maximální schopnost provrtání 2,5mm,
  • nízkouhlíková ocel povrchově tvrzená elektolyticky pozinkovaná min 20 μm,
  • podložková hlava s drážkou PH2.



DxL
mm
Max. tloušťka
vrtání
mm
Balení
ks
4,2x13 2,5 1000
4,2x16 2,5 1000
4,2x19 2,5 500
4,2x22 2,5 500
4,2x25 2,5 500
4,2x32 2,5 500




Nerezové samovrtné šrouby se zredukovaným vrtným bodem do 2,5mm - SPONY

Použití:

  • připojování plechovým plátů k základu.

Charakteristika:

  • maximální hloubka vrtání v oceli do 2,5mm,
  • k montáži musíte použít vrtačku s otáčkami 1800-2200 otáček/min s regulovaným kroutícím momentem,
  • vrtáček: nízkouhlíková ocel povrchově tvrzená, závit a hlava: nerezová ocel A2,
  • podložka s navulkanizovaným EPDM, Ø 14 nerezová ocel A2.



DxL
mm
L1
mm
G
mm
G1
mm
Max. tloušťka
vrtání
mm
Velikost hlavy
mm
Podložka
mm
Balení
ks
4,8x19 16 10 7 2,5 8 nerez Ø 14 250



Nerezové samovrtné šrouby se schopností provrtání do 3mm

Použití:

  • kotvení profilovaných ocelových plechů k ocelovým konstrukcím.

Charakteristika:

  • maximální schopnost provrtání 3mm,
  • minimální tloušťka podkladu 1mm,
  • minimální vzdálenost mezi šrouby 30mm,
  • k montáži musíte použít vrtačku s otáčkami 1800-2200 otáček/min s regulovaným kroutícím momentem,
  • vrtáček: nízkouhlíková ocel povrchově tvrzená, závit a hlava: nerezová ocel A2,
  • podložka s navulkanizovaným EPDM, Ø 16 nerezová ocel A2.



DxL
mm
L1
mm
G
mm
G1
mm
Max. tloušťka
vrtání
mm
Velikost hlavy
mm
Podložka
mm
Balení
ks
5,5x25 15 15 12 5 8 nerez Ø 16 200



Nerezové samovrtné šrouby se schopností provrtání do 6mm

Použití:

  • kotvení profilovaných ocelových plechů k ocelovým konstrukcím.

Charakteristika:

  • maximální schopnost provrtání 6mm,
  • minimální tloušťka podkladu 0,75mm,
  • minimální vzdálenost mezi šrouby 30mm,
  • k montáži musíte použít vrtačku s otáčkami 1800-2200 otáček/min s regulovaným kroutícím momentem,
  • vrtáček: nízkouhlíková ocel povrchově tvrzená, závit a hlava: nerezová ocel A2,
  • podložka s navulkanizovaným EPDM, Ø 16, 19 nerezová ocel A2.



DxL
mm
L1
mm
G
mm
G1
mm
Max. tloušťka
vrtání
mm
Velikost hlavy
mm
Podložka
mm
Balení
ks
5,5x25 16 15 12 6 8 nerez Ø 16, 19 200
5,5x30 21 22 19 6 8 nerez Ø 16, 19 100
5,5x35 26 28 25 6 8 nerez Ø 16, 19 100
5,5x50 41 38 35 6 8 nerez Ø 16, 19 100
5,5x70 61 48 45 6 8 nerez Ø 16, 19 100



Nerezové samovrtné šrouby se schopností provrtání do 12mm

Použití:

  • kotvení profilovaných ocelových plechů k ocelovým konstrukcím se silnými stěnami.

Charakteristika:

  • maximální schopnost provrtání 12mm,
  • minimální tloušťka podkladu 3mm,
  • minimální vzdálenost mezi šrouby 30mm,
  • vrtáček: nízkouhlíková ocel povrchově tvrzená, závit a hlava: nerezová ocel A2,
  • podložka s navulkanizovaným EPDM, Ø 16, 19 nerezová ocel A2.



DxL
mm
L1
mm
G
mm
G1
mm
Max. tloušťka
vrtání
mm
Velikost hlavy
mm
Podložka
mm
Balení
ks
5,5x40 24 20 17 12 8 nerez Ø 16, 19 100
