Hmoždinky

1) Hmoždinka natloukací s vrutohřebíkem

Rozměry:

  • 5x25, 5x35, 5x45 mm
  • 6x25, 6x35, 6x40, 6x45, 6x55, 6x60, 6x70, 6x80 mm
  • 8x45, 8x60, 8x75, 8x80, 8x100, 8x120, 8x135 mm

Materiál: PA - nylon





2) Hmoždinky univerzální

Hmoždinky jsou určeny pro běžné použití k upevnění nekonstrukčních prvků a předmětů do zdiva, betonu, dřeva, dřevotřísky a dalších podobných tvrdších materiálů. Pro spojení se používá vrut, který musí být osazen na plnou délku hmoždinky s přídavkem na sílu upevňovaného předmětu, aby byla docílena požadovaná únosnost hmoždinky. Nedoporučuje se používat pro konstrukční uchycení předmětů a prvků a pro montáž zateplovacích systémů.

Rozměry:

  • 6x30 mm - plato 10 ks
  • 8x40 mm - plato 10 ks
  • 10x45 mm - plato 10 ks
  • 12x60 mm - plato 10 ks
  • 14x80 mm - plato 10 ks

Materiál: PE - LITEN





3) Hmoždinky stavební HL do dutých materiálů - s límečkem uzlovací

Hmoždinky jsou určeny pro běžné použití k upevnění nekonstrukčních prvků a předmětů do tvrdších dutých stavebních prvků, bytových jader a podobně. Pro spojení se používá vrut, který musí být osazen na plnou délku hmoždinky s přídavkem na sílu upevňovaného předmětu, aby byla docílena požadovaná únosnost hmoždinky. Nedoporučuje se používat pro konstrukční uchycení.

Rozměry:

  • 6x38 mm
  • 8x50 mm
  • 10x60 mm
  • 12x72 mm
  • 14x88 mm

Materiál: PE - LITEN





4) Hmoždinky stavební MM do měkkých materiálů - čtyřhran uzlovací

Hmoždinky jsou určeny pro běžné použití k upevnění nekonstrukčních prvků a předmětů do měkkých i dutých stavebních prvků, jako jsou plynosilikáty, siporexové bloky, zdivo se silnou vrstvou omítky a podobně. Pro spojení se používá vrut, který musí být osazen na plnou délku hmoždinky s přídavkem na sílu upevňovaného předmětu, aby byla docílena požadovaná únosnost hmoždinky. Nedoporučuje se používat pro konstrukční uchycení předmětů a prvků a pro montáž zateplovacích systémů.

Rozměry:

  • 6x35 mm
  • 8x48 mm
  • 10x60 mm
  • 12x70 mm

Materiál: PA - NYLON





5) Hmoždinka do sádrokartonu  HSK 38 TURBOVRUT

Tato hmoždinka je určena pro průvlekovou montáž nekonstrukčních předmětů a materiálů na sádrokartové desky.

Pracovní postup:

Hmoždinku nasaďte na šroubovák a zašroubujte do sádrokartonové desky zároveň s povrchem. Do hmoždinky upevňovaný předmět připevněte pomocí vrutu o průměru 3,5 mm dlouhého min. 25 mm plus tloušťka připevňovaného předmětu.

Rozměr: v 38 mm

Materiál: PA - tvrzený sklem





6) Hmoždinky ISOdrill

a) Hmoždinka ISOdrill Iso

Výhody

  • Velmi jednoduchám montáž přímým zašroubováním do izolačního materiálu.
  • Ostrý hrot hmoždinky pro snadné proniknutí skrz izolaci. Předvrtání není nutné, snižuje se tak doba a náročnost pracovního procesu.
  • Spirála závitu proniká do izolace a zajišťuje velmi dobrou pevnost.
  • Hmoždinka s nákružkem pro opticky čistou montáž.

Oblasti použití

  • Montáž lehkých prvků jako například cedule, poštovní schránky, detektory pohybu, kabely, osvětlení, dešťové svody, oplechování, větrací mřížky, teploměry apod. do izolačních materiálů.

Charakteristika

  • Přímá montáž do izolačního materiálu bez nebezpečí vytvoření tepelného mostu.
  • Vysoce odolná nylonová hmoždinka (PA) s velmi dobrou odolností proti povětrnostním podmínkám, stárnutí a chemikáliím.

Doporučení výrobce

  • Hmoždinka musí být kolem svého okraje utěsněna silikonem, aby se zabránilo pronikání vody do izolace.

Technické údaje

Výrobek Rozměr  Pro Ø vrutu Pohon Vnitřní hloubka Balení
Hmoždinka ISOdrill 50 25 x 50 mm 4.5 - 5 mm TX 40 40 mm 25 KS
Hmoždinka ISOdrill 85 33 x 85 mm 8 - 10 mm 16KT 50 mm 20 KS



b) Hmoždinka ISOdrill TOP

Výhody

  • Velmi jednoduchám montáž přímým zašroubováním do izolačního materiálu.
  • Ostrý hrot hmoždinky pro snadné proniknutí skrz izolaci. Předvrtání není nutné, snižuje se tak doba a náročnost pracovního procesu.
  • Spirála závitu proniká do izolace a zajišťuje velmi dobrou pevnost.
  • Hmoždinka s nákružkem pro opticky čistou montáž.

Charakteristika

  • Vysoce odolná nylonová hmoždinka (PA) s velmi dobrou odolností proti povětrnostním podmínkám, stárnutí a chemikáliím.

Technické údaje

Výrobek Rozměr  Pro Ø vrutu Pohon Vnitřní hloubka Balení
Hmoždinka ISOdrill TOP 60 25 x 60 mm 4.5 - 5 mm TX 40 30 mm 50 KS
Hmoždinka ISOdrill TOP 95 33 x 85 mm 8 - 10 mm 16KT 40 mm 25 KS

Hmoždinka ISOdrill TOP 95: 1x šroub M8x30 mm jako usazovací nástroj.




7) Rámové hmoždinky FDT a FDS

Hmoždinky jsou ve dvou provedeních:

  • vrut se šestihrannou hlavou HEX s možností šroubování pomocí typu HEX nebo TORX,
  • vrut se zápustnou hlavou TORX40.

Používají se pro kotvení do betonu, duté cihly, kamene, plné cihly.

Většinu standardních rozměrů vedeme skladem.

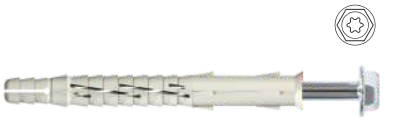

FDT rámová hmoždinka - vrut šestihranný HEX 13
Hmoždinka
mm
Vrut
mm
Hlava Balení
ks
8x80 4,8x85 TORX40/M13 100
8x100 4,8x105 TORX40/M13 100
8x120 4,8x125 TORX40/M13 100
8x140 4,8x145 TORX40/M13 50
10x80 6,8x85 TORX40/M13 50
10x100 6,8x105 TORX40/M13 50
10x120 6,8x125 TORX40/M13 50
10x140 6,8x145 TORX40/M13 50
10x160 6,8x165 TORX40/M13 50
10x200 6,8x205 TORX40/M13 25
10x230 6,8x235 TORX40/M13 25
FDS rámová hmoždinka - vrut se zápustnou hlavou TORX 40
Hmoždinka
mm
Vrut
mm
Hlava Balení
ks
8x80 4,8x85 TORX40 100
8x100 4,8x105 TORX40 100
8x120 4,8x125 TORX40 100
8x140 4,8x145 TORX40 50
10x80 6,8x85 TORX40 50
10x100 6,8x105 TORX40 50
10x120 6,8x125 TORX40 50
10x140 6,8x145 TORX40 50
10x160 6,8x165 TORX40 50
10x200 6,8x205 TORX40 25
10x230 6,8x235 TORX40 25





































8) FF1 rámová hmoždinka

Vlastnosti vrutu:

  • uhlíková ocel, tvrzená, zinkovaná min. 15 μm v bílém pozinku Chrom3+,
  • dva druhy hlavy vrutu:
    - vrut se zápustnou hlavou TORX 40,
    - vrut šestihranný HEX 13 s možností šroubování pomocí typu TORX nebo HEX,
  • dvě oblasti závitu:
    - první usnadňuje začátek šroubování díky menšímu průměru jádra a vyššímu závitu,
    - druhý díky širšímu průměru jádra zvětšuje rozvor ve střední tj. hlavní oblasti rozpínání.

Vlastnosti hmoždinky:

  • dva druhy:
    - trychtýř pro upevňování měkkých materiálů např. dřevo, profilovaný vnitřní tvar hlavou vrutu,
    - límec pro upevňování tvrdých materiálů např. ocel,
  • označení čtyř podloží podle ETAG
    - beton, dutá cihla, kámen, plná cihla,
  • hloubka kotvení = 70mm pro každé podloží,
  • označená hloubka osazení,
  • rozvor na čtyři strany,
  • podélná žebra usnadňují zavedení do otvoru a zabraňují protáčení,
  • dvě dlouhá křídla stabilizují hmoždinku v průběhu zašroubovávání vrutu, především pak v materiálech s dutinami,
  • dvě řady pružných rozpínavých křidélek udržují hmoždinku v požadované pozici, zářezy umístěnými po ose ve střední části rozpínání,
  • nižší poslední oblast rozpínání a obloukový tvar jejich zářezů usnadňují její otevírání.



Rámová hmoždinka - vrut šestihranný HEX 13
Hmoždinka
mm
Vrut
mm
Hlava Balení
ks
10x80 7x89 TORX40/M13 50
10x100 7x109 TORX40/M13 25
10x120 7x129 TORX40/M13 25
10x140 7x149 TORX40/M13 25
10x160 7x169 TORX40/M13 25
10x200 7x209 TORX40/M13 25
10x240 7x249 TORX40/M13 25
10x300 7x309 TORX40/M13 25
Rámová hmoždinka - vrut se zápustnou hlavou TORX 40
Hmoždinka
mm
Vrut
mm
Hlava Balení
ks
10x80 7x89 TORX40 50
10x100 7x109 TORX40 25
10x120 7x129 TORX40 25
10x140 7x149 TORX40 25
10x160 7x169 TORX40 25
10x200 7x209 TORX40 25
10x240 7x249 TORX40 25
10x300 7x309 TORX40 25




























U rozměrů 10x200, 240 a 300 je delší lhůta dodání
