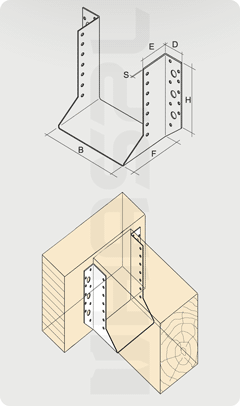

Trámová botka - třmen typ 1

Použití:

  • pro spojení jednotlivých prvků např. stropnic natupo.

K montáži:

  • tahovou únosnost zvyšuje použití svorníků nebo šroubů, limitní je pak únosnost na otlačení těchto spojovacích prvků,
  • vzdálenost osy velkého horního otvoru od okraje trámu musí být min. 30 mm,
  • trám max. o 2 mm menší než je prostor v botce,
  • ze sortimentu botek nejoblíbenější typ,
  • existují i dělené botky.

Technická data

Rozměry
(H x B)

Doplňkové
(D x E x F x S)

60 x 100

40 x 43 x 85 x 2,0

60 x 120

40 x 43 x 85 x 2,0

60 x 240

40 x 43 x 85 x 2,0

80 x 80

40 x 43 x 85 x 2,0

80 x 100

40 x 43 x 85 x 2,0

80 x 120

40 x 43 x 85 x 2,0

80 x 140

40 x 43 x 85 x 2,0

80 x 160

40 x 43 x 85 x 2,0

100 x 100

40 x 43 x 85 x 2,0

100 x 120

40 x 43 x 85 x 2,0

100 x 140

40 x 43 x 85 x 2,0

100 x 160

40 x 43 x 85 x 2,0

120 x 50

40 x 43 x 85 x 2,0

120 x 120

40 x 43 x 85 x 2,0

120 x 140

40 x 43 x 85 x 2,0

120 x 160

40 x 43 x 85 x 2,0

140 x 140

40 x 43 x 85 x 2,0
